AREA TECNICA
DATI DI PRODOTTO / DETTAGLI / POSAGeometrie, materiali e criteri costruttivi per il confronto con progettisti, direzione lavori e amministrazioni.
Le schede raccolgono i dati del catalogo aziendale e le tavole dei manufatti. Dalla scelta del modulo al coordinamento di fondazioni, appoggi, collegamenti e copertura: ogni componente entra nel progetto dell’opera completa.
Dimensioni nominali in centimetri.
Disegni originali disponibili in formato A3.
90 × 80 × 235 cm
Larghezza × altezza × profondità · quote esterne
Vano interno ricostruito nel catalogo con spessore uniforme di 5 cm; da confermare sul disegno costruttivo.
Scarica la scheda PDF · A3
85 × 80 × 235 cm
Profondità × altezza × lunghezza · quote esterne
Apertura sul lato lungo. Quote interne espresse nello stesso ordine delle dimensioni esterne.
Scarica la scheda PDF · A3

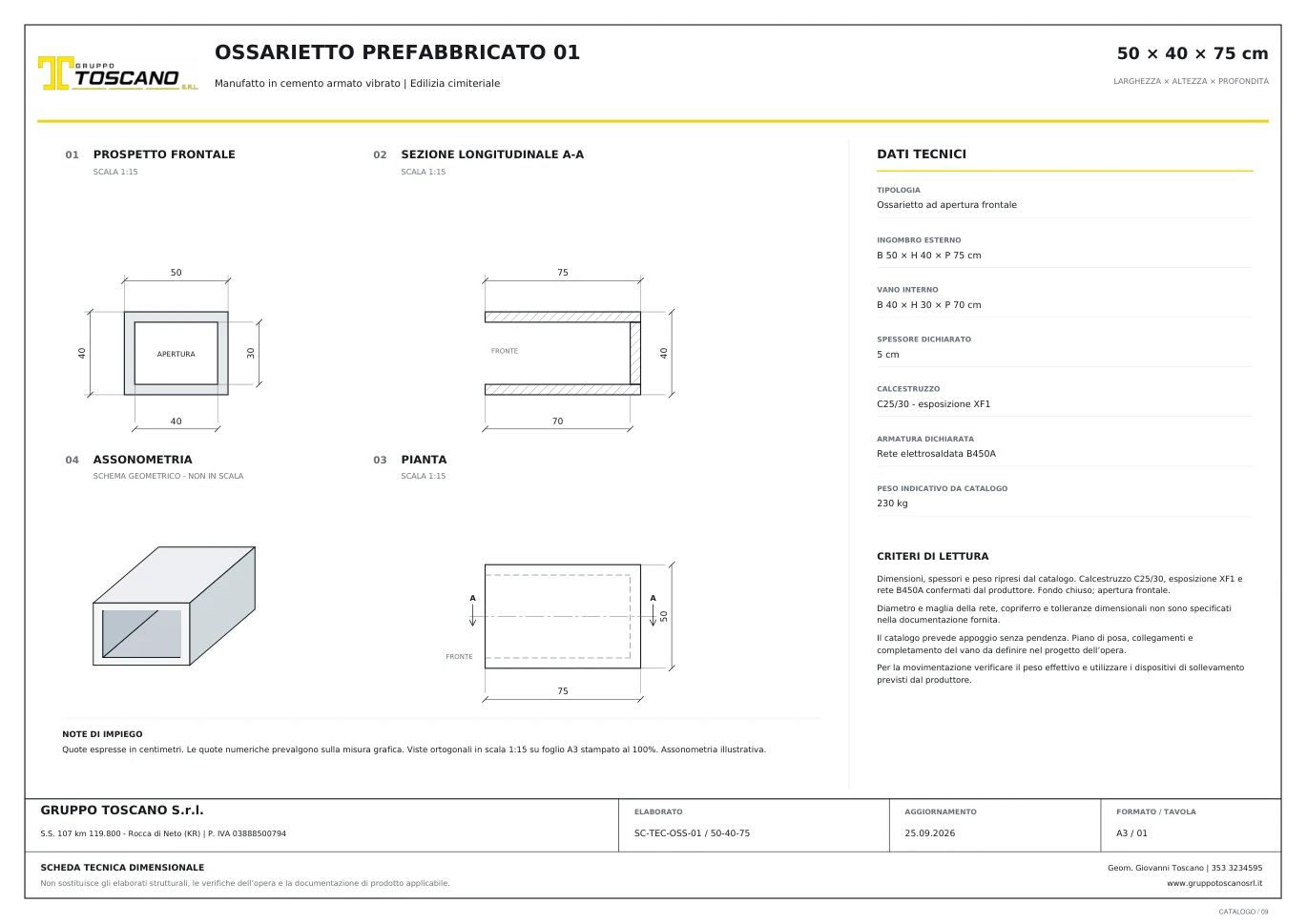

50 × 40 × 75 cm
Larghezza × altezza × profondità · quote esterne
Apertura frontale e piano di appoggio orizzontale. Spessore nominale dichiarato: 5 cm.
Scarica la scheda PDF · A3

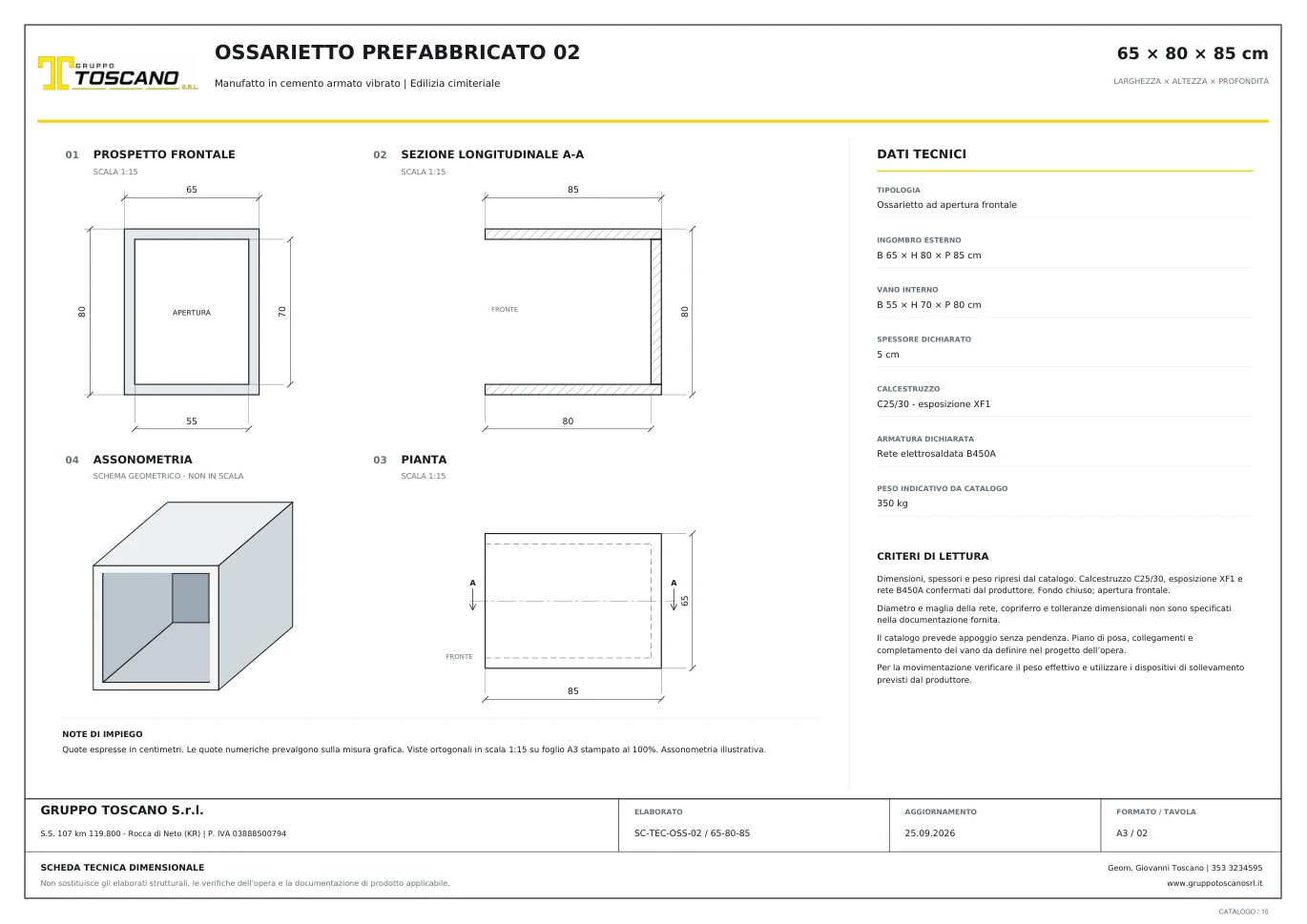

65 × 80 × 85 cm
Larghezza × altezza × profondità · quote esterne
Apertura frontale e piano di appoggio orizzontale. Spessore nominale dichiarato: 5 cm.
Scarica la scheda PDF · A3Dati dei manufatti dalla revisione 25.09.2026; scheda illustrata MODULOC integrata nel catalogo l’08.10.2026. Quote utili, masse, tolleranze e dettagli di armatura vanno riferiti al modello effettivamente fornito. Le schede dimensionali non sostituiscono gli elaborati strutturali della commessa.
COMPOSIZIONE STRUTTURALE
MODULOC integra platea, loculi, muri e solaio prefabbricati a monoblocchi, collegati tramite un sistema ad inghisaggio. La scheda illustrata descrive i quattro componenti, le dimensioni e i collegamenti ad inghisaggio.
Pareti e solaio prefabbricato: spessore nominale 10 cm. Geometria, armature, connessioni e appoggi vengono definiti per la specifica opera.
Scarica la scheda MODULOC PDF · 6 PAGINE
La sequenza di montaggio si coordina
con gli elaborati della fornitura.
Verifica di stabilità, pulizia e quote del supporto. Per il loculo frontale il catalogo rappresenta un massetto da 5 cm sul fronte a 0 cm sul fondo, da coordinare con l’inclinazione del manufatto. Gli ossari prevedono appoggio orizzontale.
Peso e baricentro identificati per il modello; prese, accessori e portata del mezzo verificati nella configurazione operativa. Sequenza e stabilità provvisoria definite prima delle operazioni.
Controllo di allineamento, verticalità, appoggi e giunti prima dello sgancio. Affiancamento, numero di livelli e sovrapposizione a secco seguono le configurazioni documentate della specifica commessa.
Coordinamento della chiusura funzionale del vano con sigillature e rivestimento esterno. Copertura, pendenze, impermeabilizzazione, scossaline e scarichi completano la protezione dell’opera.
CATALOGO TECNICO
Loculi frontali e laterali, ossari, sistema MODULOC, tavole dimensionali e istruzioni di montaggio, raccolti in un unico documento.
Revisione 08.10.2026 · include la scheda illustrata MODULOC alle pagine 14–19
